在線銅厚機用于硬板、單層或多層線路板表面銅厚的測量

1、連接產線：在線監控MSA對接，預防不良品的產出；

2、數據精準：提?測試效率，減少?為記錄和測試誤差；

3、獨創的定位?式：專利設計，雙?測量；

4、性能穩定：搭載菲希爾PC2主機，ERCU N?銅探頭；

5、測試板厚：0.050-12mm，適?板材厚度范圍?；

6、?動化：可配套三種?動上下料?案，降低成本，提升效率；

7、Gerber，Dir導?選點?式，快速建?測試檔。

項目	規格
型號	TH11
儀器功能	在線銅厚檢測
測量板尺寸	200mm * 220mm — 650mm * 620mm
測量板厚度	0.05mm - 12mm
銅厚測試范圍	0.1- 120μm
銅厚測試區面積	＞10mm*15mm
銅厚測試精度	±5%
銅厚測試控制器	FISHER（MMS PC2 BU）
銅厚測試探頭	FISHER（PROBE ERCU N）
測試效率	6point：6-9S/pc ， 18poin：10-13S/pc
測試點定位精度	±3mm
測試點	1.Dir導?測試點 2.Gerber導?測試點 3.軟件指定，均布5點，9點
平臺輸送速度	6M/min、12M/min
統計功能	yes
收板功能	選配
?作環境溫度	22±3℃
電源要求	AC220V 50HZ
氣源要求	0.6-0.8Mpa
功率	2KW
重量	500KG
外形尺?	LWH（mm）153612451420(平臺900)

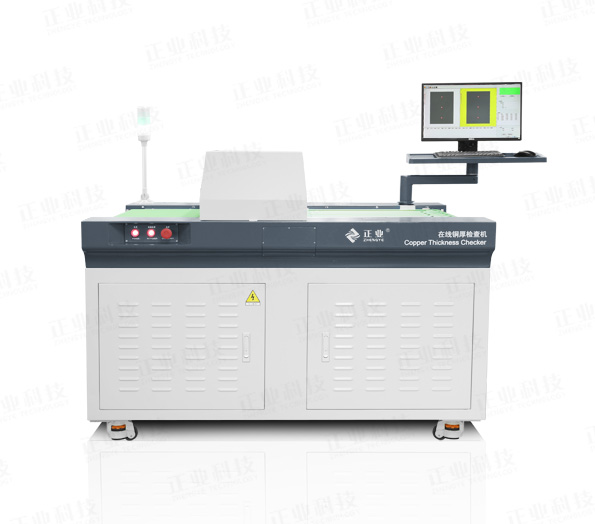

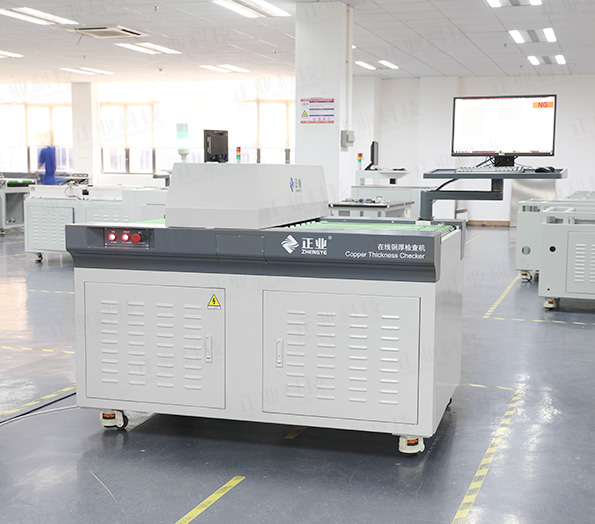

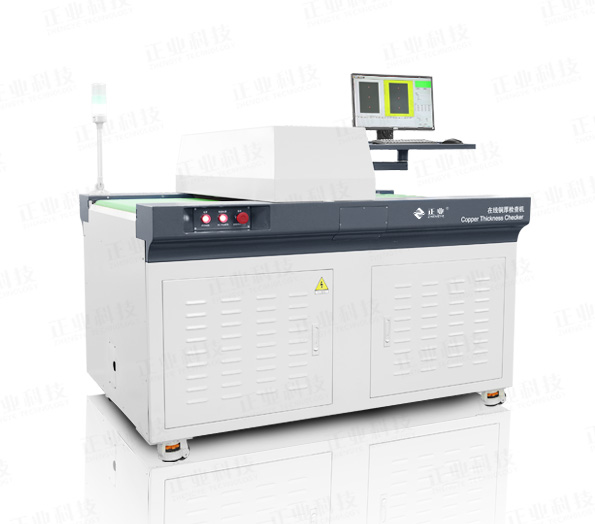

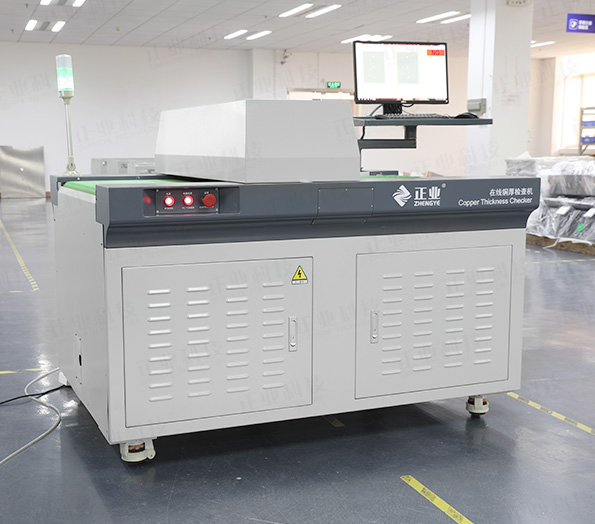

在線銅厚檢查機TH11
